[圖]【東亞】OKI完成世界首次長距離160Gbits光傳輸實驗

 　　2005年12月，由NICT負責,在靈活運用JGNⅡ的NICT京阪奈信息通信公開實驗室(Keihanna Info-Communication Open Laboratory)(所在地：京都府相樂郡、以下簡稱Open lab)，NICT與OKI聯合進行了該實驗。JGNⅡ光實驗網是設置在Open lab與堂島中繼局(大阪市北區)之間的光纖網(單模光纖63.5km×10芯),目前每個連接點設置了與10Gbit/s光通信商用中繼局相同的光放大器及色散補償光纖(注3) 。而且,通過變更傳輸線路的折回次數可以改變傳輸距離。

　　此次驗證實驗首先使用兩次折回的254km傳輸線路,在世界上首次驗證了同時傳輸數據信號評估用(誤碼率測定(注4))數據與高清晰視頻的實驗。對于長距離傳輸,通過不斷增加線路折回次數,最終通過5次折回線路，實現了JGNⅡ?qū)嶒?yàn)網最大傳輸距離635km的光傳輸。

　　OKI開發成功的160Gbit/s光收發裝置通過在展覽會(InterOpto2004)上演示光纖120km傳輸實驗等, 裝置的高實用性、安定性倍受注目。同時對于長距離傳輸,通過使用80km往返折回?cái)?shù)次的傳輸線路實現了640km長距離傳輸實驗。進而,此次實驗為了實現實用化,通過改變環境溫度等改變環境條件的實驗,達到評估傳輸線路及在實際傳輸數據的狀態下確認無誤差傳輸?shù)哪康摹?

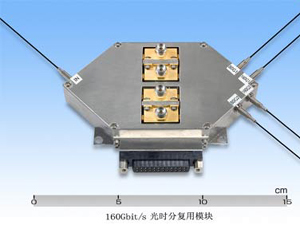

　　OKI的常務董事兼CTO杉本晴重表示:“160Gbit/s光收發裝置采用單獨調制時分復用(注5)技術產生光數據信號。OKI一直以來根據該單獨調制方式，進行了光時分復用模塊的開發。此次實驗中使用的模塊為了縮短光的空間結合距離進行了改進，光的結合損耗可以降低到一半以下，體積減少至三分之一(與OKI自身相比)，實現了小型化，提高了實用性。”

　　杉本常務董事還表示:“此次現場實驗成功實現了635km長距離傳輸，驗證了16倍于目前商用10Gbit/s光傳輸速率的超高速光通信在東京-大阪之間(大約500km)等干線上的實用可行性。160Gbit/s的光通信是有望在2010年以后投入實用化的下一代超高速光通信技術。今后，OKI將解析此次現場實驗中獲得的數據和經驗，積極推進適合實際傳輸數據的160Gbit/s光收發裝置的開發?！?/P>

　　另外,高清晰視頻傳輸是通過與電氣通信大學的光子網絡(Photonic Network)實驗系相連進行實驗的，而且,實驗數據是在安立株式會社的協作下測得的。

關于沖電氣工業株式會社(OKI)

　　沖電氣工業株式會社(OKI)創立于1881年，是日本最早的電子通信產品生產廠家?？偣驹跂|京。120多年來，沖電氣工業株式會社以“超越時空，無限進?。粵_電氣提供全球網絡解決方案”為企業理念，在信息通信一體化系統、半導體電子元器件領域、打印機事業上，為廣大用戶提供著高質量、技術先進的最佳解決方案。詳細資料請參閱OKI中文網頁： www.oki.com/cn/。

補充資料：用語說明

　　(注1) JGNⅡ光實驗網(Test bed)：

　　NICT是無自設光纖線路的制造商，為了方便大學等研究機關容易在實際網絡環境下進行實驗，將下一代光網研究開發環境JGNⅡ網絡作為公共設施提供給各研究單位。

　　(注2) 高清晰視頻傳輸實驗：

　　電氣通信大學獲得含高清晰視頻的每秒10千兆位數據的光信號，將該光信號轉變成電信號后，通過安立株式會社的時分復用器將該電信號轉變?yōu)槊棵?0千兆位數據的電信號(3個近似隨機信號和1個高清晰視頻信號)。將該電信號數據輸入OKI的單獨調制時分復用模塊，產生每秒160千兆位數據的光信號。將產生的該光信號數據傳輸給實際傳輸線路后，OKI的時鐘提取器及接收器接到信號后，通過時分分離將它轉變成每秒40千兆位數據的光信號。將此每秒40千兆位數據的光信號轉變成電信號后，輸入安立株式會社的信號分析儀器，該信號分析儀器把此信號分離成每秒10千兆位數據的信號。結果，含高清晰視頻的電信號轉變成光信號后，傳輸?shù)诫姎馔ㄐ糯髮W(xué)的光節點裝置，將高清晰視頻顯示在顯示器上。

　　(注3) 色散補償光纖：

　　光纖針對不同波長的光，曲折率不同。隨著傳輸距離的增長，光信號具有在時間軸上擴散的特性。由于光纖的材質、構成不同，光纖的色散特性也不同。JGNⅡ傳輸線路使用的光纖與中繼器中設置的色散補償光纖在1.5μm波長附近具有相反特性。此次實驗用中繼器間隔為63.5km，設置的色散補償光纖是專為間隔60km的中繼器設計的，因此將積累殘留色散。隨著傳輸速度的增加，光譜頻帶將加寬，每秒傳輸160千兆位數據時，最終需要高精度的色散補償光纖。

　　(注4) 誤碼率測定：

　　評價光數據信號是否正確傳輸必須將傳輸前和傳輸后的數據進行比較。用于這一比較的方法稱誤碼率測定。產生近似隨機信號，與接收到的數據進行比較，而實際數據(例如高清晰視頻信號)是無法測定的。此次實驗同時測定4個每秒10千兆位數據的誤碼率，現狀為4個誤碼率中能測定3個誤碼率。

　　(注5) 單獨調制時分復用：

　　使用高速電子線路產生數據信號，動作速度為每秒50千兆位左右。因此，每秒160千兆位數據的光信號是由每秒40千兆位數據的光信號在時間軸上進行復用實現的。每秒160千兆位數據的光信號分成4個每秒40千兆位數據的光信號，在時間軸上延遲后，可以簡單再結合，實際上信息量還是每秒40千兆位。OKI通過應用自主開發的時分復用模塊，解決了這一課題。該時分復用模塊具有4個數據調制器，分別對各個數據信號進行調制(單獨調制)，生成4個每秒40千兆位數據的光信號。這4個光信號在時間軸上進行復用(時分復用)，可以輸出1個每秒160千兆位數據的光信號。此次，通過改進模塊中安裝的光元器件的配置，以及進行小型化設計，整體實現了小型化并且提高了特性。
