光路交換（OCS）：現代數據中心網絡中的關鍵技術，Spine層交換機替代方案！

  ICC訊 在人工智能、大數據和高性能計算等新興應用的推動下，數據中心內部流量正在呈指數級增長。傳統的OEO(光-電-光)交換架構逐漸顯現出帶寬、功耗、延遲和擴展性等方面的瓶頸。為應對這一挑戰，光路交換(OCS)正逐步走入業界視野，并在數據中心Spine層替代傳統交換機，成為實現高性能、低能耗和可持續發展的關鍵技術。本文將系統梳理基于OEO的網絡所面臨的挑戰，闡述OCS作為解決方案的核心價值，并探討其在現代數據中心架構中的應用與優勢。對于希望在快速變化的數字時代保持領先地位的企業而言，OCS結合先進的軟件定義網絡(SDN)與編排系統，將成為邁向高效、低耗、可持續網絡的關鍵一步。

  傳統數據中心網絡架構Spine-Leaf架構設計及局限性

  數據中心Spine-Leaf網絡架構的提出，旨在幫助數據中心應對日益增長的流量需求，實現可擴展性。這一架構已經被廣泛部署，并成為超大規模數據中心的主流網絡設計。Spine-Leaf架構由兩層組成：Spine脊層(核心骨干交換機或Spine模塊)和Leaf葉層 (接入交換機或聚合模塊)。Spine交換機負責連接所有Leaf交換機，而Leaf則直接連接服務器和網絡設備，從而實現網絡中的高容量數據傳輸。這種互聯方式確保了數據的高效流動，支持網絡的增強橫向可擴展性，避免了早期架構常見的瓶頸問題。

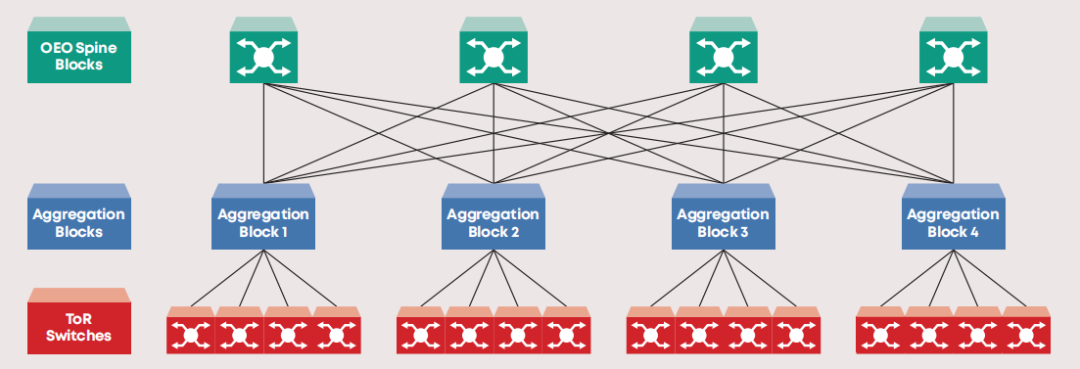

  傳統數據中心網絡架構：ToR交換機、聚合模塊、OEO Spine模塊、多個聚合模塊互聯在傳統的數據中心Spine-Leaf架構中，Spine與Leaf層均采用OEO交換機。其工作流程是：光信號進入交換機后，先被轉換為電信號，用于定時與交換，再轉換回光信號進行傳輸。這種方式在過去發揮了重要作用，但隨著人工智能(AI)、機器學習(ML)以及其他計算密集型新興應用所帶來的服務器間流量呈指數級增長，傳統OEO交換機已逐漸難以應對。顯然，數據中心亟需更加靈活和可擴展的基礎設施。

  當前數據中心網絡的挑戰OEO交換機的作用與弊端

  現代數據中心網絡是一個復雜的生態系統，需要具備高性能、可擴展性和高可靠性，才能支撐海量的應用和服務。盡管網絡基礎設施在技術上不斷進步，但在采用傳統OEO(光-電-光)交換機時，仍存在一些關鍵性挑戰：

  ① 帶寬限制：OEO交換機需要將光信號轉換為電信號以完成定時與交換，再將其重新轉換為光信號進行傳輸。這一過程將信號帶寬限制在特定的傳輸速率范圍內，并且在升級到更高的速率和更高效的傳輸格式時，必須更換相關設備。隨著數據流量以前所未有的速度增長，這類交換機逐漸成為瓶頸，限制了網絡的性能與可擴展性。例如，機器學習所需的大規模數據傳輸、高清視頻流以及實時數據分析，都要求具備更高的帶寬能力，而傳統OEO交換機在高效支持這些需求方面捉襟見肘。

  ② 功耗問題：OEO交換機在光電信號轉換過程中會消耗大量電力，這種高能耗不僅提升了運營成本，也因能耗增加和散熱需求加劇而帶來更大的環境影響。在可持續發展與能效被高度重視的今天，OEO交換機的高功耗成為一大挑戰。隨著減碳壓力的持續加大，OEO交換機的高能耗問題正成為數據中心面臨的嚴峻挑戰。

  ③ 時延問題：OEO交換機在信號轉換與定時過程中不可避免地產生額外時延，使其在自動駕駛、遠程醫療等對實時性要求極高的場景中表現受限。隨著越來越多應用對低延遲提出更高要求，OEO交換機的局限性愈加明顯。

  ④ 擴展性不足：數據中心對端口數量和吞吐能力的需求不斷增長，OEO交換機的擴展性局限日益突出。其架構很難通過簡單擴展?jié)M足需求，往往需要依賴昂貴且復雜的基礎設施改造。隨著企業業務的發展和數據中心規模擴展， OEO在流量處理和端口密度上的短板成為制約其發展的關鍵瓶頸。

  OCS光路交換機全光交換的解決方案

  正因如此，OCS光路交換機憑借獨特的架構特性被視為應對挑戰的關鍵路徑。接下來，我們從其基本原理和應用邏輯入手，看看它為何能脫穎而出：OCS光路交換的基本原理光路交換機(Optical Circuit Switches，OCS)為傳統OEO交換機提供了一種極具吸引力的替代方案。它能夠在無需光電轉換的情況下，直接在光域完成信號的路由。這種直接的光交換方式能夠解決OEO交換機所面臨的諸多局限性。

  在Spine層，分組交換機主要處理大規模聚合流量，而對復雜的統計復用或解復用操作需求不高，尤其是在Leaf層或聚合層已完成大量流量匯聚的情況下。此時，通過合理的云服務器布局(依托預測性分析)以及由高精度SDN控制器實現的精細化流量路徑控制，可以最大限度地降低對統計復用和解復用的依賴。在這種架構下，聚合層頂部端口的流量只需直接轉發至另一聚合層端口，OCS光路交換機即可滿足端口間直連的需求。而更細粒度的分組交換，則由機架頂部(ToR)交換機和聚合層交換機完成。這種分工既優化了資源配置，又發揮了OCS在高帶寬、低延遲傳輸中的優勢。

  為什么OCS適合Spine層?Spine層作為網絡骨干，主要負責Leaf之間的互聯，其流量模式往往具有較強的可預測性和穩定性。OCS的低延遲、高能效特性，恰好與Spine層的工作模式契合，使其成為OEO的理想替代方案。

  從分組交換到Spine層光路交換OCS 的核心優勢

  如果說原理解釋了OCS“為什么可行”，那么接下來這些應用優勢則展示了它“為什么值得采用”：

  ① 速率無關性：當今數據中心是異構的，同時運行著多種不同速率和帶寬。與OEO交換機相關的收發器固定速率限制了網絡靈活性，而OCS則完全速率無關，能夠在不同傳輸速率之間靈活切換，并支持更快速的擴容和擴展。這意味著無論是當前的 800G，還是未來的1.6T、3.2T互聯，OCS都能無縫適配，為數據中心的長期演進提供了“免升級”的架構保障。

  ② 高帶寬能力：由于OCS光路交換不依賴固定速率，可以充分利用光纖的全部容量，從而實現更高的數據吞吐。這使得網絡資源利用更加高效，能夠滿足現代數據中心不斷增長的帶寬需求。例如，在AI訓練場景中，成千上萬塊GPU節點之間需要快速完成數據傳輸，OCS可提供足夠的帶寬，避免因網絡擁塞而延誤模型訓練進度。

  ③ 功耗效率：光電轉換是OEO的能耗大戶，而OCS則完全避免了這一過程，能夠顯著降低功耗。這不僅能減少運營成本，還降低了碳排放，與可持續發展目標高度契合。采用OCS的數據中心可實現顯著的節能效果，從而在降低成本的同時推動環境可持續性。

  ④ 降低時延：OCS因免去了光電信號轉換過程，可實現近乎零時延。這對需要實時數據處理和低延遲通信的應用尤其關鍵。例如，在虛擬現實應用中，即時反饋對用戶體驗至關重要。OCS能確保數據幾乎瞬時傳輸與接收，從而極大提升交互體驗。

  ⑤ 高擴展性：OCS架構具有天然的可擴展性，能夠支持更多端口與更高聚合吞吐量，非常適合現代數據中心動態且持續增長的需求。隨著企業和數據中心的規模不斷擴大，OCS能夠輕松擴展以滿足這些需求，而無需頻繁且復雜的基礎設施升級。

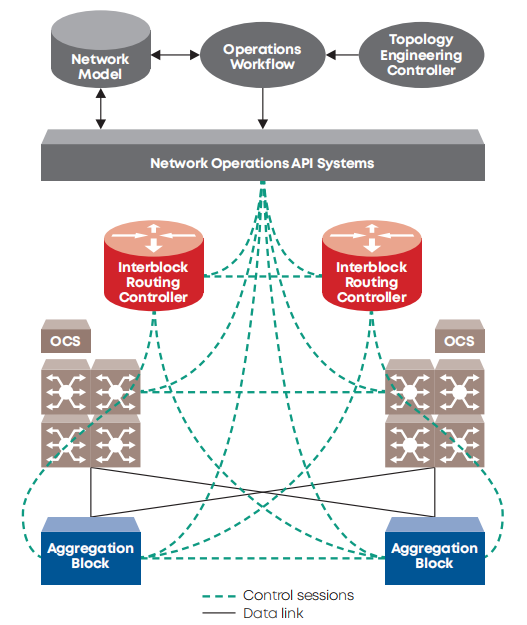

  Spine層由OCS替代OEO的網絡架構

在數據中心Spine層部署OCS的優勢

  在數據中心中采用光路交換機(OCS)能夠帶來諸多好處，顯著提升整體網絡性能、運行效率和可持續性，具體優勢體現在以下幾個方面：

  ① 網絡性能增強：OCS更高的帶寬與更低的時延，能夠全面提升網絡性能，實現更快速的數據傳輸和更靈敏的應用響應。這對大數據分析、機器學習和高性能計算等數據密集型任務尤為關鍵。在支持大型AI項目的數據中心中，OCS的高速數據傳輸能力可以加速模型訓練與部署，提升整體算力利用率。

  ② 成本節約：OCS的能效優勢可帶來顯著的成本節省，體現在能源消耗和制冷需求兩方面。此外，OCS的高可擴展性減少了頻繁且昂貴的基礎設施升級需求。某超大規模數據中心的研究表明：相較傳統OEO交換機，在Spine層部署OCS，能耗可降低高達40%。

  ③ 可持續發展：更低的能耗和更高的運行效率，使OCS有助于打造更加綠色的數據中心，符合可持續發展的要求。那些將可持續發展作為重點的數據中心，可以借助OCS在保持高性能與高效率的同時，推動實現綠色發展目標。

  ④ 網絡管理簡化：OCS能通過減少OEO轉換帶來的復雜性，從而簡化網絡架構。這意味著更容易的管理、維護與故障排查。網絡管理員能在簡潔的基礎設施上完成監控和維護，降低出錯與宕機風險。

  ⑤ 面向未來的網絡：在數據中心中，新增存儲設備、升級網絡基礎設施或系統擴容后，往往需要對數據或路徑進行再分配，以優化性能、提升冗余度或?qū)崿F(xiàn)負載均衡。通過合理的數據再分配，運營方可以確保數據在資源間均衡分布，減少熱點問題，從而提升整體系統效率。這一過程可能復雜，并可能涉及大量數據遷移，但對于維持數據中心的最佳性能至關重要。隨著流量的不斷增長，OCS提供了一種“面向未來”的解決方案，能夠在無需重大改造的情況下輕松適應增長需求。其可擴展性與高性能特征，使其成為長期網絡演進中的戰略性投資。OCS 的另一優勢在于其對信號和協議的中立性。即便未來傳輸速率進一步提升或協議發生變化，也無需對設備進行頻繁升級。這意味著數據中心可以放心部署OCS，確保在面對數據激增與技術迭代時，基礎設施依然能夠從容應對。

  動態路徑管理 ：SDN/編排器可以基于實時流量需求動態分配和管理光路，優化網絡性能與資源使用。例如，在高峰流量期間，SDN/編排器能夠?qū)?shù)據流量重路由到更少擁塞的路徑上，確保網絡運行順暢高效。

  自動化部署：自動化的部署與配置減少了人工干預，降低了出錯風險，并提升了運營效率。數據中心能夠從中受益，加快業務上線速度，同時減少人工錯誤，從而實現更可靠、更高效的網絡運營。

  流量工程：先進的流量工程能力使得SDN/編排器能夠在整個網絡中實現負載均衡，防止擁塞并最大化網絡吞吐量。這在流量模式高度多變的環境中尤為關鍵，例如云數據中心，SDN/編排器可以確保資源得到最優利用。

  增強的可視化與控制：SDN/編排器能夠為網絡運營提供全面可視性，支持主動監控與快速故障排查。網絡管理員能夠深入洞察網絡性能與健康狀況，及時發現并解決潛在問題，避免影響服務交付。

  可擴展性與靈活性：SDN/編排器具備良好的擴展能力，能夠靈活適應不斷變化的網絡環境，滿足未來業務增長和新應用需求。隨著數據中心規模的擴大與新技術的涌現，它們可通過預測流量與工作負載，提前完成流量工程規劃，從而確保網絡基礎設施始終與發展節奏保持一致。在數據中心Spine層將OEO交換機替換為光路交換機(OCS)，能夠帶來顯著的優勢，包括更高的帶寬、更低的時延、更高的能效以及更強的可擴展性。為了充分發揮這些優勢，必須結合先進的軟件定義網絡(SDN)控制器或編排器，從而實現光路徑的動態管理與優化，確保網絡資源的高效利用。隨著數字化環境的不斷演進，將OCS與先進的 SDN/編排解決方案結合，能夠確保數據中心網絡保持敏捷、高效，既能滿足未來不斷增長的需求，又能兼顧能耗控制。

  HUBER+SUHNER POLATISOCS的獨特優勢

  1.相較于其他全光(OOO)交換解決方案，HUBER+SUHNER旗下的POLATIS®系列OCS在Spine層具備顯著優勢，包括：

  2.行業最低光損耗與卓越的穩定性能

  3.最全面的NxN對稱矩陣交換機產品，端口規模從16×16到384×384，支持模塊化擴展，可連接數千光纖端點

  4.高密度交換矩陣，占用極少機架空間

  5.協議與速率無關，可交換任意類型的信號

  6.單次連接切換時間<50ms

  7.近乎零延遲，支持關鍵實時應用

  8.真正的“暗光纖”交換，無需光信號即可建立和保持連接，支持未來路徑的預配置

  9.全面軟件控制，可與主流編排解決方案無縫對接

  10.兼容主流軟件定義網絡(SDN)接口，包括NETCONF與RESTCONF

  11.高可靠性設計，支持雙冗余、熱插拔網卡與電源

  12.環保節能，低功耗

HUBER+SUHNER為數據中心提供涵蓋光纖、電纜、跳線、光纖管理、結構化布線解決方案、POLATIS光路交換機、收發器及WDM器件在內的完整產品組合，并在全球范圍內提供技術支持服務，幫助數據中心實現穩定可靠的全天候運行。

  隨著AI、大數據與超算不斷推高算力需求，數據中心正邁入高帶寬、低時延、低能耗的新階段。傳統OEO架構已難以支撐這一趨勢，而光路交換機(OCS)憑借速率無關性、低功耗、低時延和高擴展性，正成為關鍵的替代技術。結合SDN與智能編排，OCS不僅能顯著提升網絡性能，還能簡化架構管理、降低運維成本，并推動綠色可持續發展。在這一進程中，HUBER+SUHNER POLATIS依托領先的光交換技術與完善的產品組合，為數據中心演進提供堅實保障。未來，那些率先部署 OCS 的數據中心，將在性能、能效與可擴展性方面搶占先機，真正構筑面向未來的競爭優勢。
