LightCounting：CPO開發達頂峰，2027年迎量產

  ICC訊  上周，市場研究機構LightCounting成功舉辦了其首屆關于共封裝光學（CPO）及相關技術的虛擬會議。該活動吸引了超過700名實時與會者，并有更多人注冊觀看錄播。下一屆會議計劃于2026年7月15日舉行。會議包含三個專題環節和一場閉幕討論：成熟的CPO供應商（Broadcom和Coherent）、CPO初創公司（Avicena、Celestial AI、LightMatter和Nubis Communications）、CPO支持技術提供商（Alfalume、Lumentum、POET、Scintil Photonics和Senko），以及NLM Photonics的Brad Booth參與的閉幕討論：“COBO是否領先于時代？”。

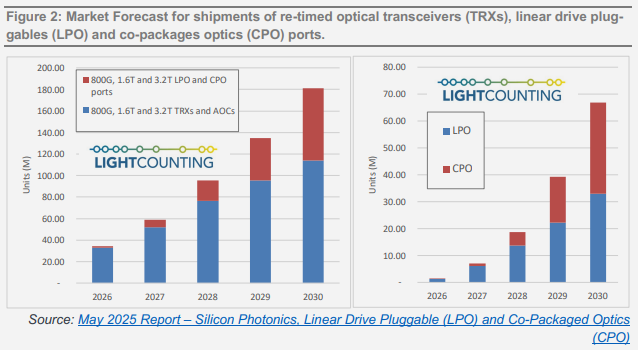

  為啟動會議，LightCounting分享了最新的CPO市場預測（如圖2所示）。目前CPO的開發活動水平正處于歷史最高點，大規模部署很可能在2027年開始。線性驅動可插拔模塊（LPO）的部署現已啟動，預計明年將有數百萬量級的部署（LightCounting的LPO預測中包含了半重定時（LRO）模塊）。重定時可插拔模塊（如800G及更高速率的光模塊）不會消失——其出貨量預計將從2025年到2030年增長三倍。LightCounting在去年底提高了對CPO的預測，以計入其在縱向擴展（scale-up）網絡中的未來應用。目前Broadcom和Nvidia的CPO實施包括了用于橫向擴展（scale-out）網絡的以太網和InfiniBand交換機。LightCounting預計，Nvidia將在其未來的NVLink交換機版本中使用CPO。

  Broadcom最近發布了專為縱向擴展網絡設計的Tomahawk Ultra交換機，LightCounting預計很快會看到該產品采用CPO。這是一款每通道100G的交換機——采用了Broadcom成熟的CPO設計（Bailly）。Tomahawk Ultra目前正在送樣，預計在2026年上半年投入生產。

  成熟供應商進展

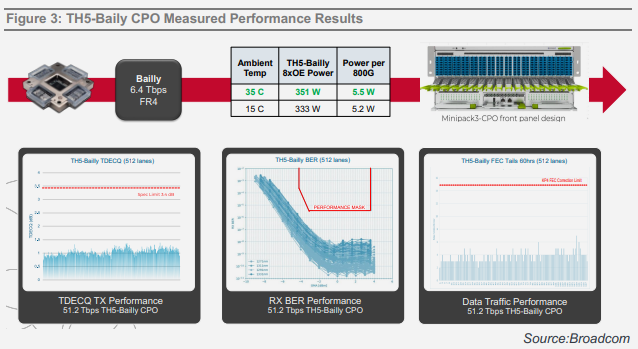

  Broadcom的Anand Ramaswamy展示了CPO的最新數據。截至2025年7月7日，CPO已累計超過86,000小時的高溫工作壽命（HTOL）應力測試。該測試包括10個機架單元和13塊夾層卡，配備了大量的CPO端口。此測試數據相當于一個800G CPO端口運行550萬小時。測試還顯示在“FEC尾部”方面性能極其穩定，表明在超過1,200小時內沒有鏈路抖動。該指標不常用于表征可插拔光器件的性能，但對于橫向擴展網絡中的連接性至關重要。圖3總結了Broadcom的CPO性能，表明其在一系列參數上具有寬裕的余量。在35°C溫度下，每個端口的功耗也非常穩定，為5.5W。

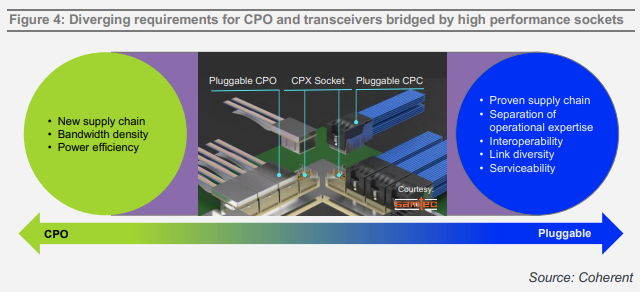

  Coherent的Vipul Bhatt指出，CPO和可插拔收發器服務于兩個需求不同的市場（如圖4所示）。高性能插座（如CPX Socket）可以彌合需求差距，為CPO和共封裝銅纜（CPC）連接提供選項，后者支持可插拔光器件。Broadcom和Nvidia當前的CPO設計使用不可插拔（焊接式）的CPO引擎，以減少交換機ASIC和CPO之間的電氣損耗?？刹灏蜟PO將不得不處理額外的1 dB損耗，但這將向競爭開放CPO市場，模仿當前的可插拔收發器生態系統。包括Meta和Microsoft在內的主要客戶主張建立這樣的生態系統，主要CPO供應商接受這一要求作為大規模部署的條件只是時間問題。Vipul還列出了CPO所需的一系列眾多產品（無論是否可插拔），如圖5所示。

  支持技術演進

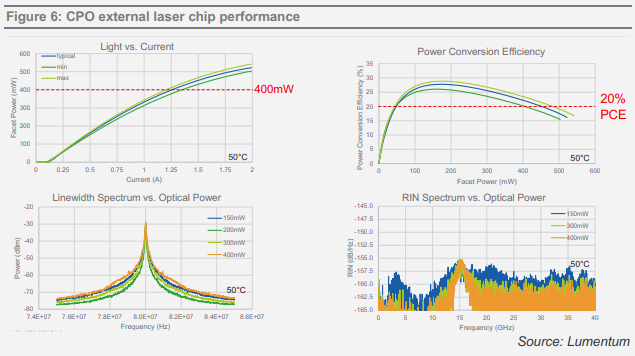

  Lumentum的Matt Sysak展示了用于CPO外部激光源（ELS）的高功率連續波（CW）激光器的性能數據（圖6）。這種高功率激光芯片的設計基于Lumentum數十年來在EDFA用高功率激光器方面的創新。

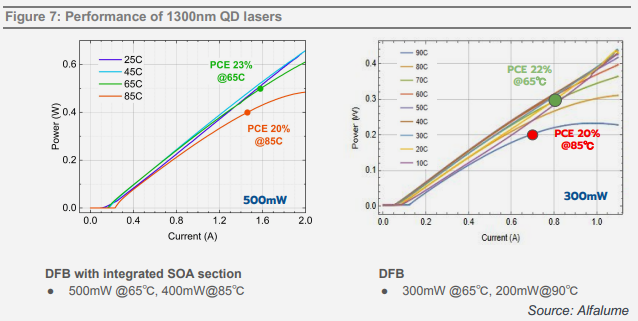

  Alfalume的Alexey Kovsh分享了量子點（QD）激光器的最新成果——這是對包括Lumentum在內的所有領先激光器供應商使用的量子阱激光器的潛在替代方案。除了更高的可靠性外，QD激光器在高溫下提供改進的性能（如圖7所示）。

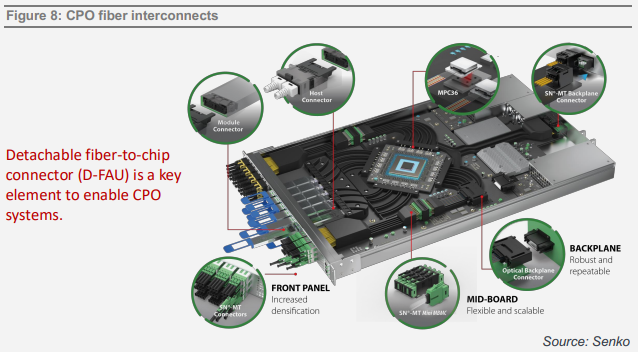

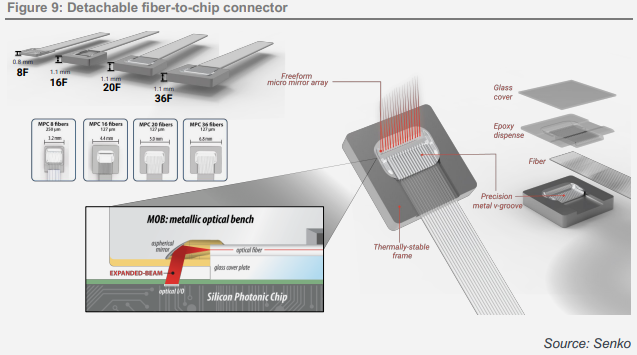

  Senko的Ryan Vallance討論了與CPO的光纖連接（圖8進行了總結）。其中最關鍵的是一種可拆卸的光纖到芯片連接器，例如MPC36。圖9展示了Senko使用金屬光學平臺（MOB）技術開發的MPC型連接器的設計。通過平面光柵的垂直耦合技術十多年前由Luxtera首次使用。它后來被整合到臺積電（TSMC）最初與Luxtera合作開發的COUPE中，此后也與許多其他合作伙伴合作。它與臺積電用于多芯片模塊的CoWoS工藝兼容。光柵耦合器的一個重要限制是波長敏感性。它適用于DR4類型的光引擎，但FR4光引擎則改用邊緣耦合。

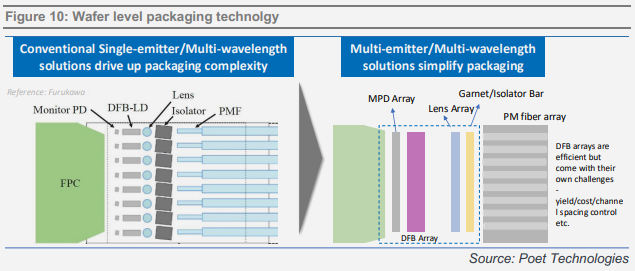

  POET Technologies的Raju Kankipati討論了他們公司的晶圓級集成和封裝解決方案。圖10展示了他們使用激光器、透鏡、隔離器和光纖陣列進行邊緣耦合的方法，以盡量減少所需的有源對準步驟。

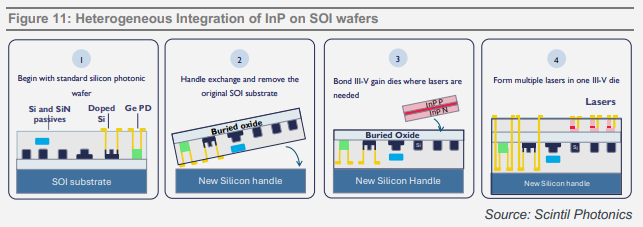

  最近加入Scintil Photonics的Jim Theodoras討論了該公司在絕緣體上硅（SOI）晶圓上異質集成磷化銦（InP）芯片的獨特方法（如圖11所示）。在該方法實現的各種解決方案中，該公司現在提供用于支持CPO的外部激光源的多波長DFB激光器陣列。

  CPO初創企業動態

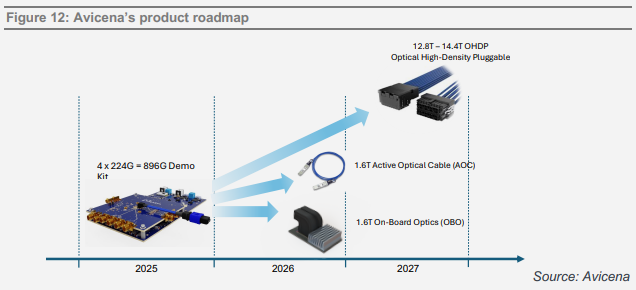

  Avicena的Chris Pfistner展示了產品路線圖（圖12）。該公司的2D微發光二極管（Micro-LED）陣列可適用于高速有源光纜（AOC）、板上和可插拔連接，用于縱向擴展網絡。這些解決方案需要齒輪箱（Gear Box）將多個低速（<10Gbps）LED連接復用以實現每通道200G的信號傳輸。盡管齒輪箱需要額外的功耗，但由于極低功耗的Micro-LED，Avicena的解決方案可實現5pJ/bit的能效。

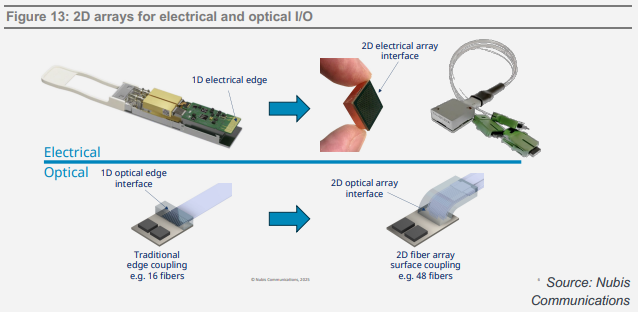

  Nubis Communications開發的產品也依賴于2D陣列互連，但與Avicena的方法不同，它們基于高速硅光子技術，不需要齒輪箱。圖13展示了電互連和光互連2D陣列的優勢。

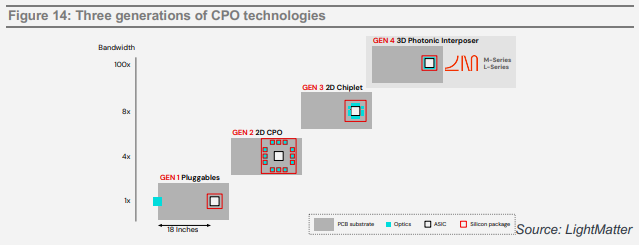

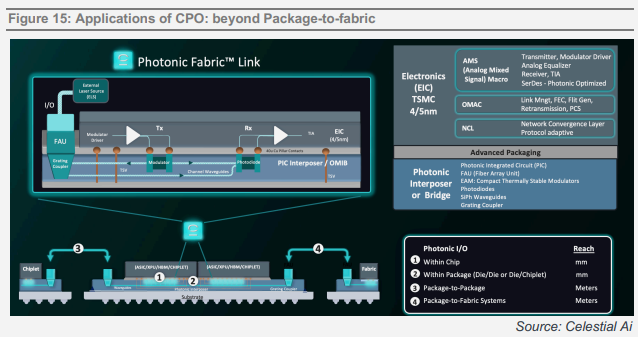

  Celestial AI和LightMatter是當今行業中最大膽且資金最充足的初創公司。兩家公司都瞄準了比Broadcom、Nvidia和其他新興供應商當前解決方案（在圖14中稱為Gen 2 CPO）更先進的CPO版本。Gen 4 CPO不是將光引擎放置在ASIC周圍，而是將光互連置于ASIC下方（圖14, 15）。采用這種方法將偏離當前的小芯片（chiplet）封裝技術，如臺積電開發的CoWoS。在LightCounting看來，這將是采用Gen 4 CPO的主要障礙，但盡早開始開發并在投資者愿意付費時盡可能多地籌集資金永遠不嫌早。

  Tomahawk Ultra：為縱向擴展以太網而生

  上個月，LightCounting發布了一份關于Tomahawk 6的研究報告，指出了Broadcom針對AI集群橫向擴展互連的新定位。然而，當時仍處于保密狀態的是一款為縱向擴展以太網（Scale-Up Ethernet, SUE）徹底重新設計的交換機。盡管命名延續，Tomahawk Ultra代表了一種新設計，旨在提供更低延遲和更強的小數據包性能。Broadcom啟動該設計時，目標是取代高性能計算（HPC）中的InfiniBand。隨著項目推進，Nvidia的NVLink縱向擴展互連成為了新目標。

  由于其長開發周期，Tomahawk Ultra (TH-U) 與Tomahawk 5 (TH5) 的共同點多于新的Tomahawk 6 (TH6)。事實上，Broadcom設計TH-U時要求其與Tomahawk 5實現100%引腳兼容。單芯片的TH-U設計采用了與TH5相同的512x100Gbps Peregrine SerDes，復用了成熟的5nm設計。這造就了一個51.2Tbps的交換機，可驅動長達4米的DAC或具有等效插入損耗的銅背板。這也意味著TH-U應與通過TH5認證的LPO模塊兼容，并且如果客戶需要全CPO版本，它可以與Bailly CPO引擎結合使用。TH-U目前正在送樣，應在2026年上半年投入生產。

  為實現宣稱的250ns延遲，Broadcom必須使用比TH5更多、更快的分組處理流水線。它還重新設計了流量管理器和緩沖存儲器架構。由于TH5的芯片尺寸已經接近光罩極限，TH-U通過減小數據包緩沖區來為更多流水線以及新的網絡內集合（In-Network Collective, INC）引擎騰出空間。因此，在需要更大緩沖區的現有應用中，TH-U不會取代TH5。

  與對TH6保留部分功能細節不同，Broadcom明確宣傳了TH-U實現其縱向擴展以太網（SUE）規范所需的功能。這些功能包括鏈路層重試（Link Layer Retry, LLR）和基于信用的流量控制（Credit-Based Flow Control, CBFC），它們提供了像InfiniBand一直提供的硬件級可靠性。LLR和CBFC都是上個月發布的超以太網規范（Ultra Ethernet Specification, UES）v1.0的可選功能。TH-U還支持優化的以太網報頭，SUE規范將其稱為AI轉發報頭（AI Forwarding Header, AIFH）。AIFH本質上是將標準的IP+UDP報頭壓縮為一個更小的熵值，該值仍用于負載均衡。

  TH-U提供最多256個200GbE端口，允許其單跳連接多達256個XPU（加速處理單元）。這是TH6最大端口數的一半，并且TH6-200G變體還支持兩倍的通道速度。很容易想象在3nm技術的第二代TH-U上使用200G SerDes，但這樣的芯片不太可能很快出現。與此同時，TH-U比已經開始以200G/通道出貨的NVLink5落后一代。

  報告全文可在LightCounting官網免費獲?。?a >https://www.lightcounting.com/resources
